Главная > Товары > Датчик видимого света

LLS03-A

Датчик видимого света

PROD Model:LLS03-A

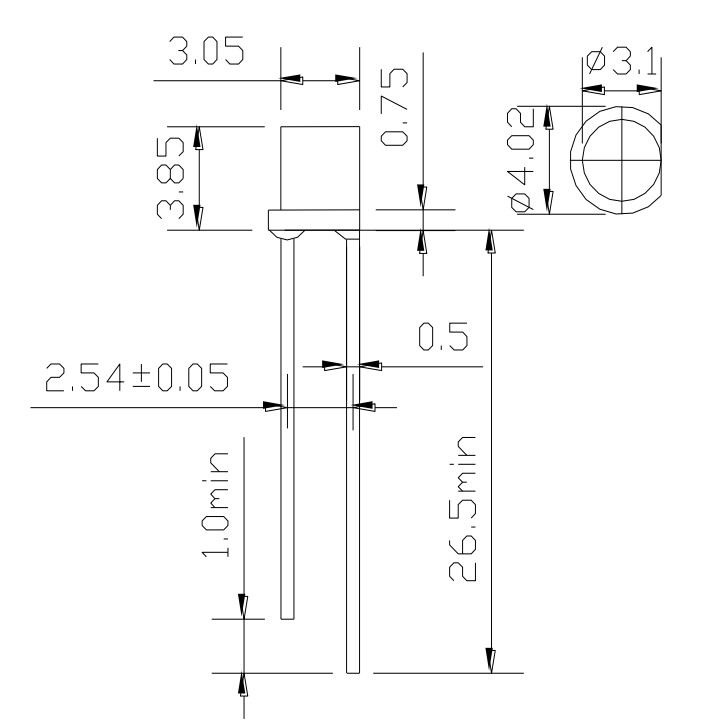

Appearance:φ3

Product Feature:low power consumption, high reliability and consistency

Photocurrent: VDD=5V, EV=10Lux 5-15uA

Photowavelength Peak:520nm

Photowavelength range:450-700nm

Power Consumption : 70mW

Recommend Supporting Resistor:high stable resistance

LLS03-A Описание продукта

1. Replace traditional photoresistors (CDS), free of cadmium, lead and other harmful substances,complies with EU ROHS standards.

2. Automatically adjust the backlight , such as :LCD,mobile phone,camera,computer camera etc.

3. Suitable for all kinds of light-controlled lighting products and toys, such as: night light, etc.

4. Suitable for all kinds of infrared monitoring products.

LLS03-A Характеристики продукта

Peak sensitivity wavelength 850nm

Low power consumption

High reliability

Good batch consistency,completely solve the  phenomenon of premature lamp start or poor consistency

Fast response speed,stable performance ,+85℃ high temperature/65% high temperature aging 1000H starting point does not drift

Avilable in different form factors upon request,it is easy to install anywhere in the product


LLS03-A Технические данные

1. Maximum  rating (Ta = 25℃)

Parameter
SymbolRatingUnit
Collector-emitter voltageVCEO20V
Emitter-collector voltageVCEO5V
Power consumption PC70MW
Operating temperatureTopr-25~+85℃
Storage temperatureTstg-40~+100℃

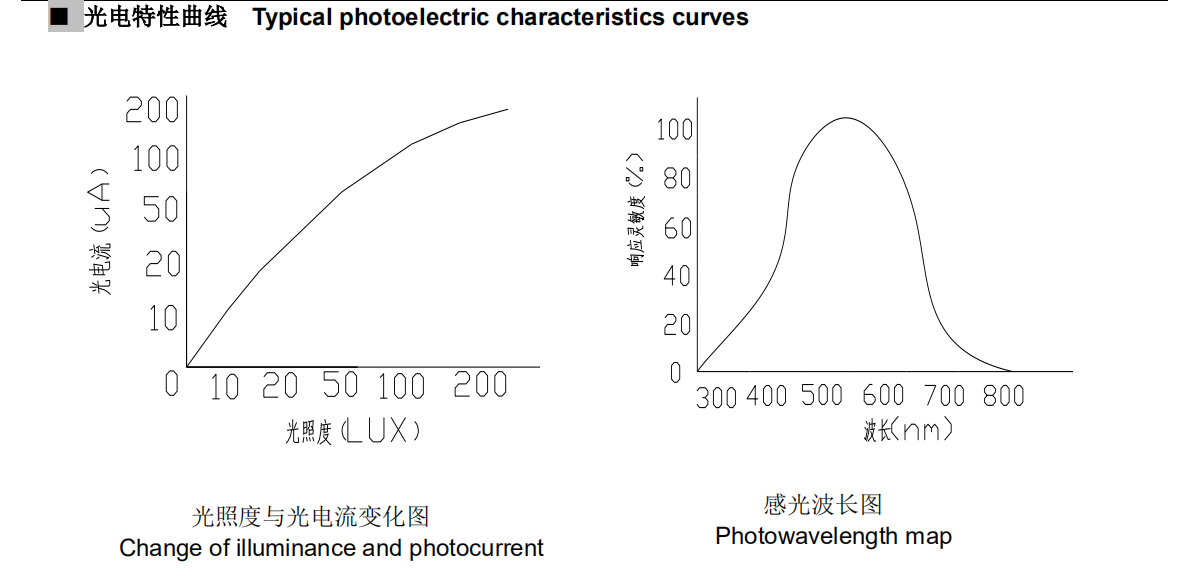

2.Optoelectronic characteristics (Ta = 25℃) Note:The test light source adopts 2850K color temperature LED

ParametersymbolTest Condition MinTypicalMaxUnit
Light Current
IL(1)VDD=5V,EV=10LUX51015μA
IL(2)VDD=5V,EV=50LUX~50~μA
IL(3)VDD=5V,EV=100LUX~100~μA
Dark CurrentICEOVDD=5V,EV=0LUX~~0.2μA
Photowavelength Peakλp
520

Photowavelength Rangeλp     450~700
Collector-emitter VoltageBvceoIC=100UA Ee=0mw/cm2~
70
Emitter-collector VoltageBvceoIE=10UA Ee=0mw/cm2~
30
Collector-emitter saturation voltageVce(sat)IC=2MA Ee=1mw/cm2~
0.4
Response Time
Opening TimeTRVCE=5V,IC=1MA RL=10KΩ10μs
Closing TimeTR15

LLS03-A

LLS03-A

LLS03-A


LLS03-A Документ со спецификациями

Access detailed technical information, configuration guides, and solutions notes to support your evaluation and implementation of the LLS03-A Series.

  • LLS03-A Техническая спецификация

    Исчерпывающие технические характеристики и подробные справочные данные по модулям и компонентам.

    Скачать
  • LLS03-A Распиновка

    Стандартная распиновка, определение интерфейса и назначение сигнальных контактов для обеспечения надежного соединения.

    Скачать
  • LLS03-A Принципиальная схема

    Полная схема электрических соединений, принципиальная схема применения и типовая схема подключения — для использования при проектировании.

    Скачать
