Главная > Товары > Датчик видимого света

LBCETC1-100

Датчик видимого света

PROD Model:LBCETC1-100

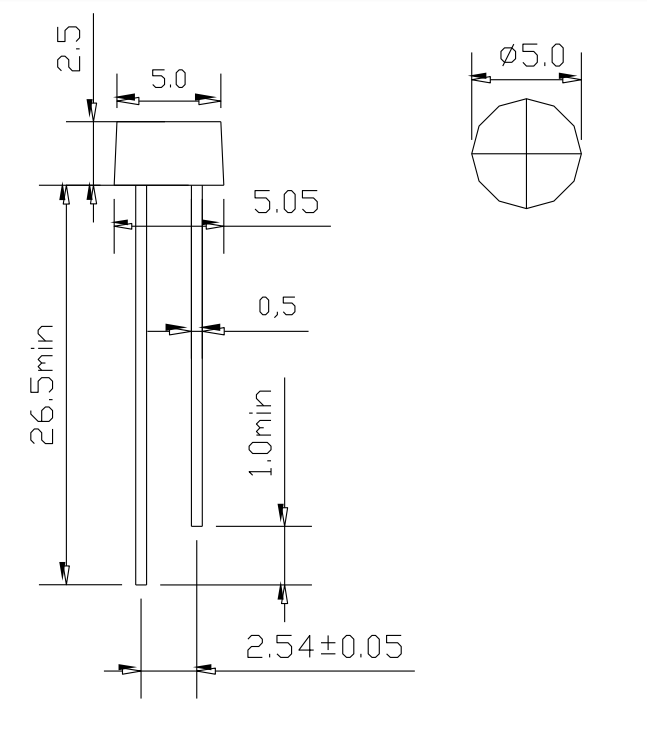

Appearance:φ5

Product Feature:low power consumption, high reliability and consistency

Photocurrent: VDD=5V, EV=10Lux 80-120uA

Photowavelength Peak:520nm

Photowavelength range:450-700nm

Power Consumption : 70mW

Recommend Supporting Resistor:high stable resistance

LBCETC1-100 Описание продукта

1. Replace traditional photoresistors (CDS), free of cadmium, lead and other harmful substances,complies with EU ROHS standards.

2. Automatically adjust the backlight , such as :LCD,mobile phone,camera,computer camera etc.

3. Suitable for all kinds of light-controlled lighting products and toys, such as: night light, etc.

4. Suitable for all kinds of infrared monitoring products.

LBCETC1-100 Характеристики продукта

Peak sensitivity wavelength 850nm

Low power consumption

High reliability

Good batch consistency,completely solve the phenomenon of premature lamp start or poor consistency

Fast response speed,stable performance ,+85℃ high temperature/65% high temperature aging 1000H starting point does not drift

Avilable in different form factors upon request,it is easy to install anywhere in the product

LBCETC1-100 Технические данные

1. Maximum  rating (Ta = 25℃)

Parameter
SymbolRatingUnit
Collector-emitter voltageVCEO20V
Emitter-collector voltageVCEO5V
Power consumption PC70MW
Operating temperatureTopr-25~+85℃
Storage temperatureTstg-40~+100℃

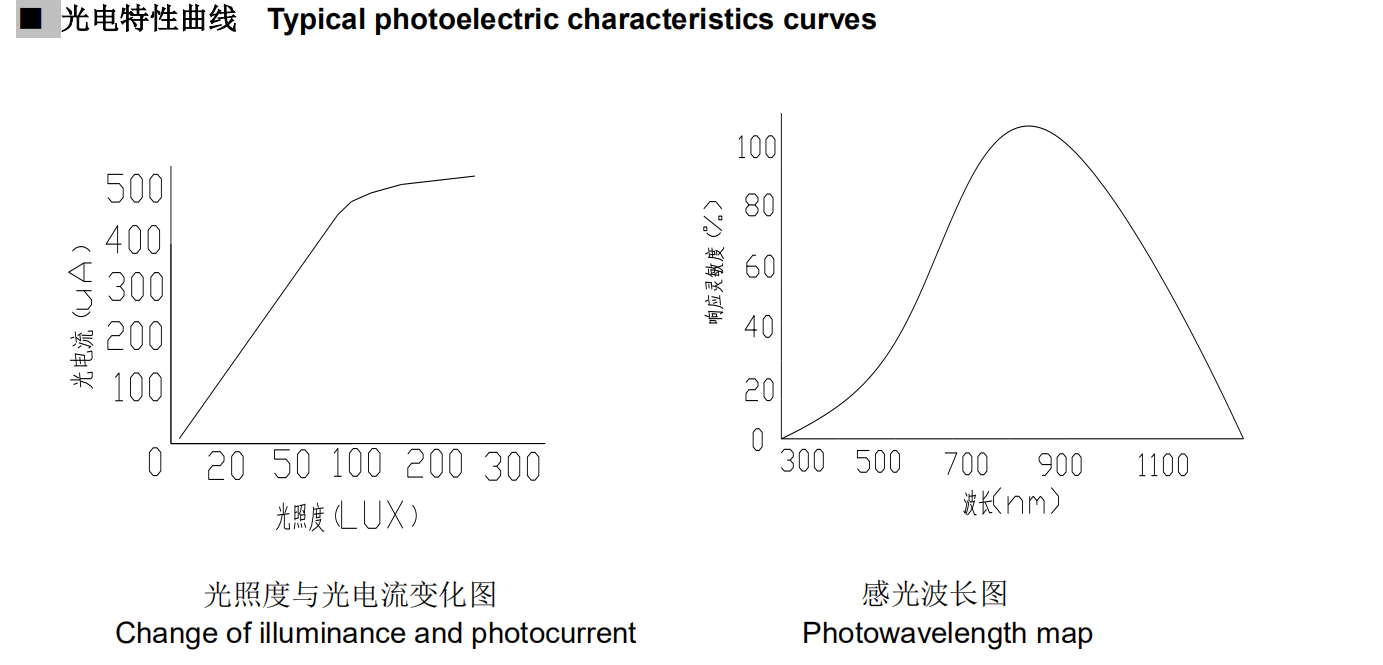

2.Optoelectronic characteristics (Ta = 25℃) Note:The test light source adopts 2850K color temperature LED

ParametersymbolTest Condition MinTypicalMaxUnit
Light Current
IL(1)VDD=5V,EV=10LUX80100120μA
IL(2)VDD=5V,EV=50LUX~300~μA
IL(3)VDD=5V,EV=100LUX~500~μA
Dark CurrentICEOVDD=5V,EV=0LUX~~0.2μA
Photowavelength Peakλp
850

Photowavelength Rangeλp     450~700
Collector-emitter VoltageBvceoIC=100UA Ee=0mw/cm2~
70
Emitter-collector VoltageBvceoIE=10UA Ee=0mw/cm2~
30
Collector-emitter saturation voltageVce(sat)IC=2MA Ee=1mw/cm2~
0.4
Response Time
Opening TimeTRVCE=5V,IC=1MA RL=10KΩ125μs
Closing TimeTR30


LBCETC1-100LBCETC1-100
