Главная > Товары > Инфракрасный фильтр

5.78μm

Инфракрасный фильтр

Center wavelength: 5780±50nm  T>75%

Half width:180±20nm

Cut-off band except passband: 1-11um  Tave<0.5%

Substrate: Silicon

Diameter: 100.00mm±0.50mm

Thickness: 0.5mm ± 0.05mm

(Base 、diameter、 thickness can be customized)

5.78μm Описание продукта

5.78μm

5.78μm Характеристики продукта

5.78μm

5.78μm Технические данные

PROD Model

Cutoff Wavelength(um)

Transmittance

Base

Cutoff

Diameter(mm)
Thickness(mm)Gas application

Range(nm)

Average Value(%)

Cutoff Depth(%)

NBP5780-180nm

1-11um

5780±50nm

T>75%

Silicon、germanium sapphire and so on

Tave<0.5%

100±0.5mm0.5±0.05mmNO

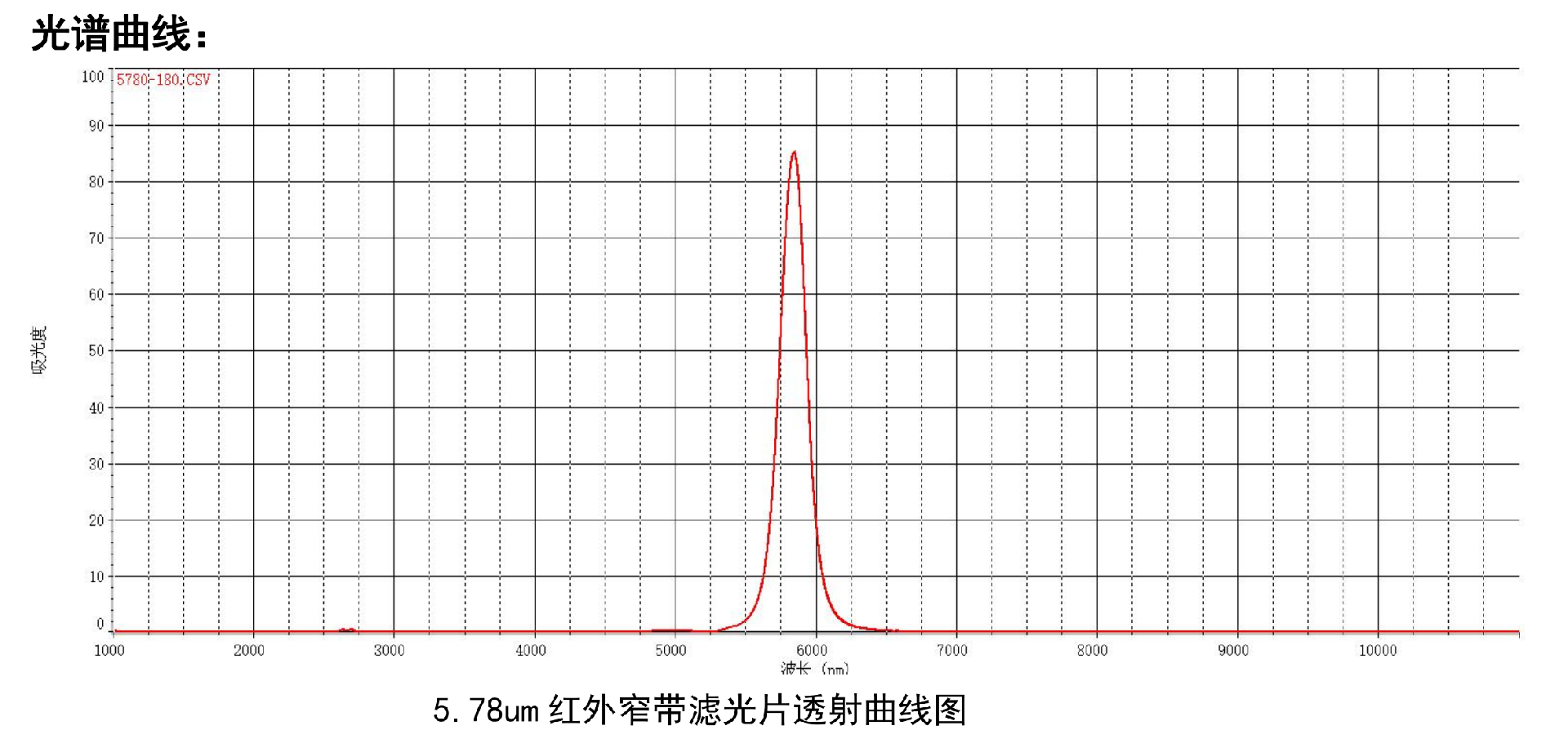

Product spectrogram


5.78μm Документ со спецификациями

Access detailed technical information, configuration guides, and solutions notes to support your evaluation and implementation of the 5.78μm Series.

  • 5.78μm Техническая спецификация

    Исчерпывающие технические характеристики и подробные справочные данные по модулям и компонентам.

    Скачать
  • 5.78μm Распиновка

    Стандартная распиновка, определение интерфейса и назначение сигнальных контактов для обеспечения надежного соединения.

    Скачать
  • 5.78μm Принципиальная схема

    Полная схема электрических соединений, принципиальная схема применения и типовая схема подключения — для использования при проектировании.

    Скачать
