STG-EA12-CD

Инфракрасный газовый датчик

TO-39 Package

High Sensitivity

NTC Thermistor Compensation

Fast Response

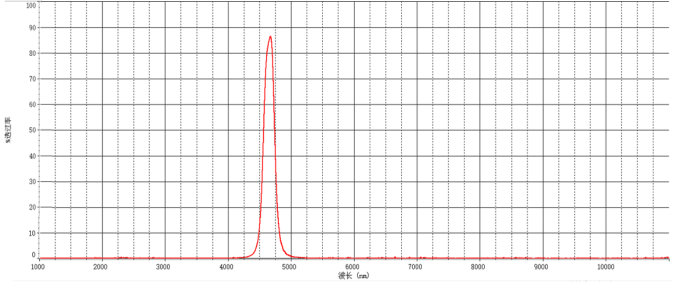

4.26μm, 3.91μm Narrowband Filter

STG-EA12-CD Описание продукта

The NDIR gas sensor can measure the CO2 gas concentration through the
change of the resistance value of the internal thermistor. The product
is packaged in a TO-39 metal socket and has two separate filters: one is
the reference filter and the other is a narrow bandpass filter for the
CO2 gas band. The sensor integrates electronic components such as
thermopile chips and thermistor, with high reliability and high
sensitivity.

STG-EA12-CD Характеристики продукта

TO- 39 Housing

High sensitivity

NTC Thermistor Compensation

Fast response

4.26μm,3.91μm narrow bandpass filter

STG-EA12-CD Технические данные

Parameter

Min.

Typ.

Max.

Unit

Conditions

Chip size


1.1×1.1


mm2


Sensitive area


0.35×0.35


mm2


Thermopile resistance

80

98

115

KΩ

Temp=25℃

Noise voltage

36±2

nV/ Hz1/2

Temp=25℃

NEP


0.23


nW/Hz1/2

Blackbody=500K,1Hz@25℃

Responsivity

134

164

194

V/w

Blackbody=500K,1Hz@25℃

Temp. coefficient of resistance


0.06


%/℃

Temp=25℃~ 75℃

Time constant


≤ 13


ms


Specific detectivity


1.51×108


cmHz1/2/w

Blackbody=500K,1Hz@25℃

NTC Resistance


100±3%


KΩ

25℃

NTC β


3950±1%


K

25/50℃

STG-EA12-CD
