Главная > Товары > Инфракрасный датчик обнаружения пламени

LVF001 Series

Инфракрасный датчик обнаружения пламени

Flame Detector

Single Channel

TO-39 Housing

Voltage Mode

LVF001 Series Описание продукта

LVF001 Series Характеристики продукта

Single Channel

TO-39 Housing

Voltage Mode

LVF001 Series Технические данные

Datasheet

Technical Specifications

Symbol

Typical value

 Unit

Window Size


Ф5.5

mm

Element Size

As

Ф2.5

mm

Electrical Time Constant

τE

6.0

s

Thermal Time Constant

τT

200

ms

Offset voltage

Vs

0.4—0.7

V

Drain Voltage

Vd

2-15

V

Field of View

FOV

>110

°

Noise{10Hz,BW 1Hz,25℃}

Vn

<170

nVrms/Hz1/2

Voltage Responsivity(Without Filter)  {500K,10Hz,25℃}

Rv

>500

V/W

Detectivity(Without Filter)  {500K,10Hz,BW 1Hz,25℃}

D

>4*108

cmHz1/2/W

Operating Temperature


-40—+80

℃

Typical Filters parameters are shown in the figure below, other parameters can be customized according to customer specific requirements.

CWL

4400nm

3800nm

5300nm

HPB

450nm

140nm

180nm

 Detector type

LVF001-I-01

LVF001-H-01

LVF001-D-01

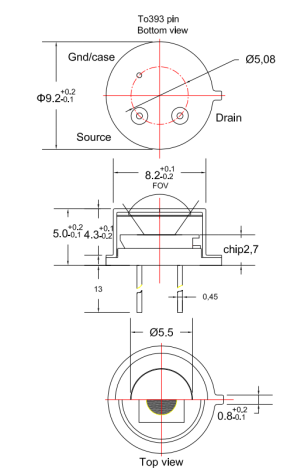

Package Dimensions

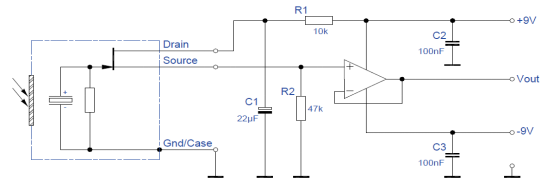

Test circuit



LVF001 Series Документ со спецификациями

Access detailed technical information, configuration guides, and solutions notes to support your evaluation and implementation of the LVF001 Series Series.

  • LVF001 Series Техническая спецификация

    Исчерпывающие технические характеристики и подробные справочные данные по модулям и компонентам.

    Скачать
  • LVF001 Series Распиновка

    Стандартная распиновка, определение интерфейса и назначение сигнальных контактов для обеспечения надежного соединения.

    Скачать
  • LVF001 Series Принципиальная схема

    Полная схема электрических соединений, принципиальная схема применения и типовая схема подключения — для использования при проектировании.

    Скачать
